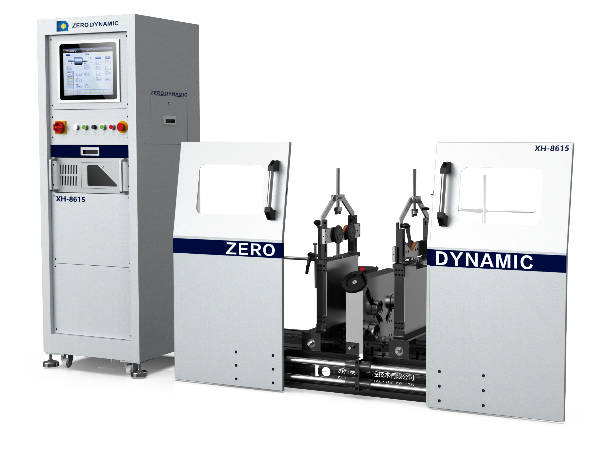

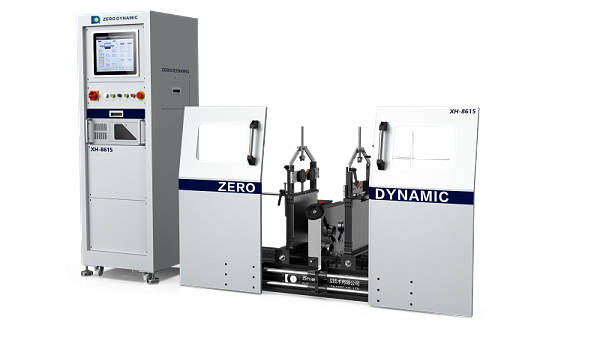

赛德克XH-8615是一款中型通用动平衡设备,核心功能是解决高速旋转工件的动平衡问题。适用于工具机主轴、高速内藏式主轴、电机转子、马达、滚轮、风扇以及无芯砂轮等多种产品类型。该设备支持灵活的单面或双面动平衡校正方式,能够处理质量范围在5公斤至150公斤之间的转子工件。其设计注重稳定与安全,采用坚固的铸铁底座确保高速运行时的平稳性,并配备半罩式安全防护装置,为操作过程提供可靠保障。直观的简体中文操作界面使得设备易于学习和使用,降低了操作门槛。

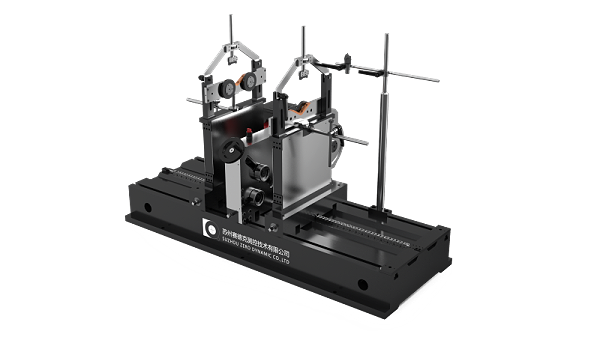

XH-8615在技术规格上展现了强大的性能。在承载能力方面,它能处理5kg到150kg的工件质量,工件最大直径可达180mm(在圈带传动位置直径可达300mm),两支承轴承之间的距离为1260mm,转子跨距调节范围在200mm至1260mm之间,适应性广泛。其机械结构坚固,底座采用铸铁材质,尺寸为1500mm(长)x 550mm(宽)x 185mm(高),为高速旋转提供坚实基础。
在核心性能上,XH-8615拥有宽广的平衡转速范围,从800转/分钟直至高达25,000转/分钟。其测量精度尤为出色,在较低转速下可达≤0.5g.mm/Kg,而在高转速条件下更能实现≤0.05g.mm/Kg的超高精度,满足严苛的平衡要求。驱动系统由一台功率为3.7kW的伺服电机提供动力,高达转速6000rpm,通过皮带传动方式驱动转子,并采用气缸涨紧系统确保传动稳定可靠。
关键的检测系统采用优先的双加速度传感器进行不平衡量的精确检测,同时配备高频镭射传感器用于高精度捕捉不平衡角度位置。测量核心基于赛德克高精度的XH8600测量系统。设备功能强大,支持单面和双面动平衡校正,并具备双频道FFT频谱分析功能,可深入诊断振动特性。操作界面为简体中文,直观易用,生成的报表格式还可根据客户的具体需求进行定制。 在通用技术参数方面,设备需要380V三相/50Hz交流电源供电。整机外形尺寸为1500mm(长)x 690mm(宽)x 1130mm(高)。设备面向全国及海外多个区域销售,并提供12个月的售后质量保修期。
XH-8615的核心竞争力在于其 超高精度的平衡能力 ,特别是在高转速下实现的≤0.05g.mm/Kg精度,远超行业平均水平,轻松满足ISO 1940标准的G1.0高精度等级要求。其 宽广的转速适应范围(800-25,000 r/min) 使其成为真正的全能选手,既能胜任常规转速转子的平衡,也能从容应对超高速主轴带来的挑战。设备采用 模块化设计理念 ,使得工装更换简便快捷,非常适应多品种、小批量的生产需求。结合气缸涨紧系统和伺服电机的精确控制,确保了整个测试过程的高效与稳定运行。
XH-8615在多个工业领域发挥着关键作用:
机床主轴制造与维修: 是各类工具机主轴、高速内藏式主轴出厂前或维修后进行精密动平衡校正的理想设备。
电机行业: 广泛应用于电机转子、马达的动平衡处理,有效降低电机运行时的振动和噪音,提升能效和使用寿命。
通用工业部件: 如滚轮、风扇叶轮等旋转部件的平衡优化,确保设备平稳运行。
特殊行业应用: 例如无芯砂轮等特殊形状或材质的旋转产品的动平衡校正。
值得一提的是,在新能源电机等前沿制造领域,赛德克同系列技术平台(如XH-8615A)已成功实现了动平衡检测与自动去重钻孔的解决方案,能够自动完成检测、数据存储、合格判别、准确去重和结果上传的全流程作业。这不仅大大提升了效率,也充分展现了XH-8615技术平台强大的可扩展性,为未来的功能升级预留了广阔空间。
随着现代工业对设备 高速、平稳、低振动运行 的要求日益严苛,精密动平衡技术已成为保障旋转机械可靠性与品质的关键环节。赛德克XH-8615,凭借其宽广的转速覆盖、标准的测量精度、稳定的机械性能和用户友好的操作体验,为制造业客户提供了一站式的动平衡解决方案。无论是批量生产线上追求效率,还是研发实验室里苛求精度,XH-8615都是您提升旋转部件品质、优化设备性能的可靠伙伴。
